انتخاب درست سیستم های نگهدارنده کابل روی ایمنی مسیر، نظم کابلکشی و سهولت نگهداری بعدی اثر مستقیم دارد. این سیستمها کابلها را در مسیر مشخص نگه میدارند، وزن آنها را به سازه منتقل میکنند و دسترسی برای تعمیر، بازرسی یا توسعه مسیر را آسانتر میسازند. در این راهنما، سینی کابل و نردبان کابل را از نظر ساختار، کاربرد، مشخصات فنی، شرایط نصب و معیارهای خرید بررسی میکنیم تا انتخاب سیستم مناسب بر اساس نیاز واقعی پروژه انجام شود.

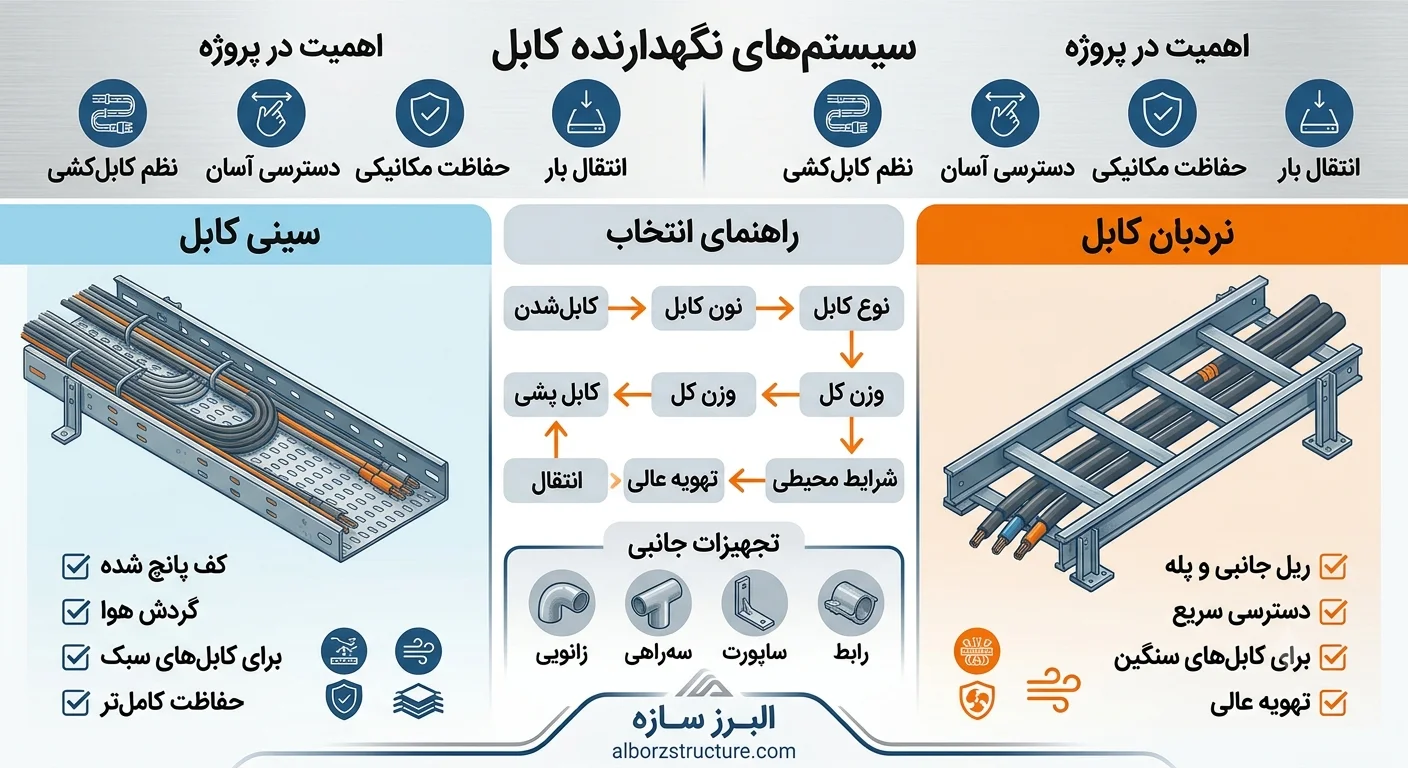

سیستمهای نگهدارنده کابل چیست و چرا در پروژهها اهمیت دارد؟
سیستم های نگهدارنده کابل مجموعهای از تجهیزات و سازههایی هستند که برای مسیردهی، پشتیبانی و نظم دهی کابل های برق، کنترل، مخابرات و سایر کابل های تأسیسات استفاده میشوند. این تجهیزات کمک میکنند کابلها بصورت منظم در یک مسیر مشخص قرار بگیرند و وزن آنها به شکل مناسب به نقاط تکیهگاهی و سازه منتقل شود.
استفاده از سیستم مناسب، علاوه بر ایجاد نظم در کابلکشی، دسترسی به کابلها را برای تعمیر، بازرسی و توسعههای آینده سادهتر میکند.
سینی کابل و نردبان کابل دو نمونه رایج از سیستمهای نگهدارنده کابل هستند. انتخاب بین این دو گزینه باید بر اساس عواملی مانند نوع و تعداد کابلها، وزن مسیر، شرایط محیطی، شکل مسیر و الزامات اجرایی پروژه انجام شود.
سینی کابل چیست؟ ساختار، ویژگیها و کاربردهای آن
سینی کابل یک سازه فلزی برای نگهداری و هدایت کابلهاست که معمولاً دارای کف پیوسته یا کف سوراخدار است. کابلها روی سطح سینی قرار میگیرند و در صورت نیاز میتوان از جداکننده یا درپوش نیز استفاده کرد.
مدل های سوراخدار به دلیل وجود منافذ، امکان گردش بهتر هوا را فراهم میکنند و در برخی طراحیها وزن سازه را نیز کاهش میدهند. سینیهای دارای کف پیوسته نیز سطحی یکپارچه برای قرارگیری کابلها ایجاد میکنند و بسته به نوع کاربرد میتوانند انتخاب مناسبی باشند.
هنگام انتخاب سینی کابل باید عواملی مانند عرض و ارتفاع مفید، ضخامت ورق، جنس، نوع پوشش، میزان بار قابل تحمل و شرایط محیطی پروژه بررسی شود.
برای انتقال تجهیزات صنعتی و سازههای نگهدارنده به صفحه اصلی سازه پایدار البرز سر بزنید.
نردبان کابل چیست؟ بررسی ساختار و موارد استفاده
نردبان کابل از دو ریل جانبی و تعدادی پله یا رابط عرضی تشکیل میشود و برخلاف سینی کابل، کف پیوسته ندارد.
دسترسی به کابلها در نردبان کابل معمولاً ساده است و همین ویژگی میتواند در مسیرهایی که بازرسی، تعمیر یا تغییر کابلها اهمیت بیشتری دارد، مفید باشد.
نردبان کابل در بسیاری از پروژههای صنعتی و مسیرهای فنی مورد استفاده قرار میگیرد؛ اما نمیتوان صرفاً بر اساس نوع سیستم گفت که نردبان همیشه ظرفیت بار بیشتری دارد یا برای همه کابلهای سنگین مناسبتر است. ظرفیت واقعی به عواملی مانند جنس و ضخامت سازه، ابعاد، طراحی محصول، فاصله بین ساپورتها و مشخصات اعلامشده توسط سازنده بستگی دارد.
در محیطهایی که گردوغبار، رطوبت یا عوامل خورنده وجود دارد نیز باید شرایط محیطی و نوع متریال یا پوشش نردبان به دقت بررسی شود.

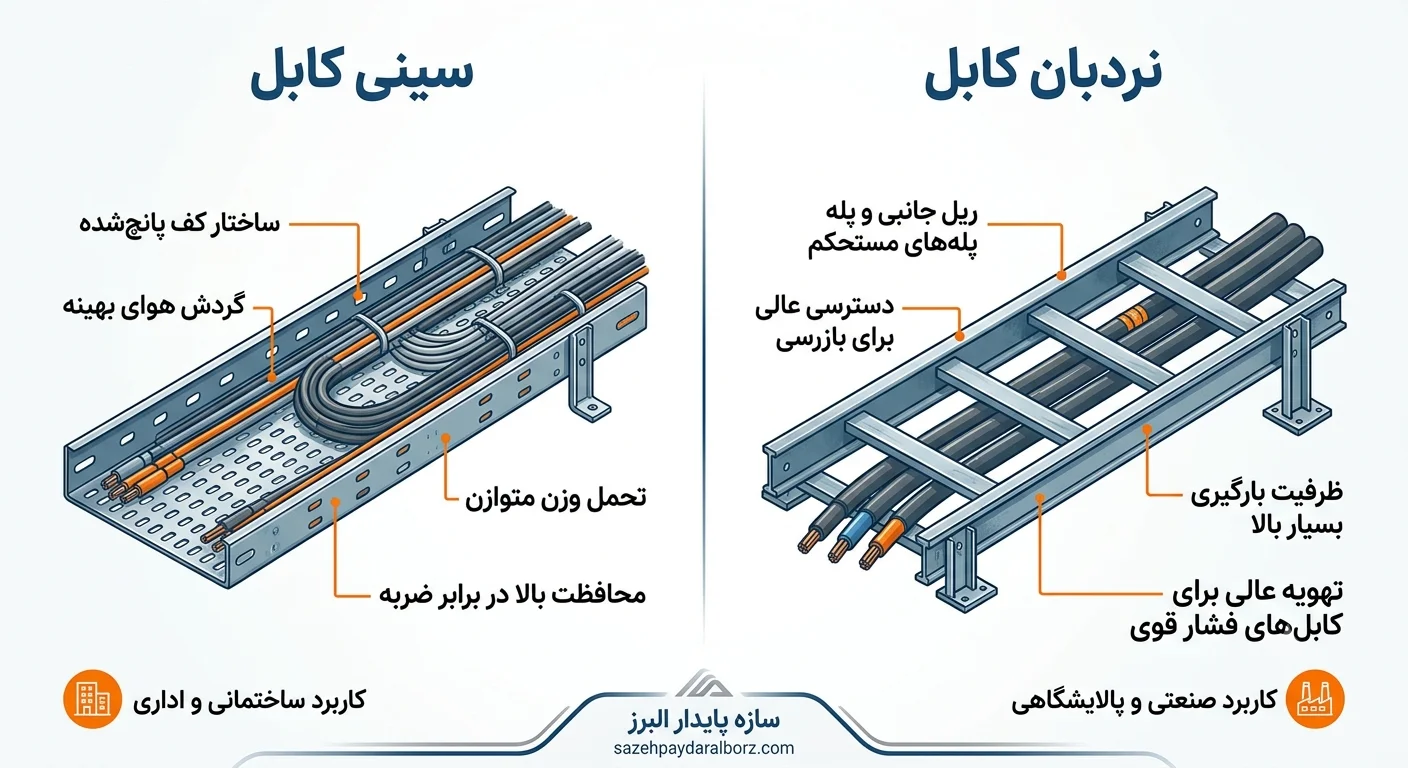

سینی کابل یا نردبان کابل؛ کدام گزینه برای پروژه شما مناسبتر است؟
انتخاب بین سینی و نردبان کابل به نیاز پروژه بستگی دارد و نمیتوان یک گزینه را برای همه شرایط بهترین انتخاب دانست. هرکدام از این سیستمها ساختار و ویژگیهای متفاوتی دارند.
برای مقایسه سادهتر میتوان به موارد زیر توجه کرد:
- ساختار: سینی کابل دارای کف پیوسته یا سوراخدار است، درحالیکه نردبان از ریل های جانبی و پلههای عرضی تشکیل میشود.
- نحوه قرارگیری کابل: در سینی، کابلها روی کف سازه قرار میگیرند؛ اما در نردبان روی پلهها قرار میگیرند.
- تهویه: ساختار باز نردبان معمولاً گردش هوای بیشتری ایجاد میکند؛ در سینی، میزان تهویه به نوع کف و طراحی آن بستگی دارد.
- حفاظت: سینی کابل، بهویژه در صورت استفاده از درپوش، میتواند محافظت بیشتری در برابر عوامل محیطی ایجاد کند.
- دسترسی: ساختار باز نردبان معمولاً دسترسی و مشاهده کابلها را آسانتر میکند.
- کاربرد: سینی کابل در بسیاری از پروژههای ساختمانی، تجاری و صنعتی استفاده میشود و نردبان نیز در مسیرهای صنعتی و فنی کاربرد گستردهای دارد.
- ظرفیت بار و وزن: نمیتوان بهصورت کلی گفت کدام سیستم سبکتر یا مقاومتر است؛ این موضوع به مشخصات فنی محصول و شرایط نصب بستگی دارد.
بنابراین بهتر است انتخاب نهایی بر اساس مشخصات واقعی کابلها، محیط نصب و طراحی مسیر انجام شود، نه صرفاً قیمت اولیه یا نام سیستم.

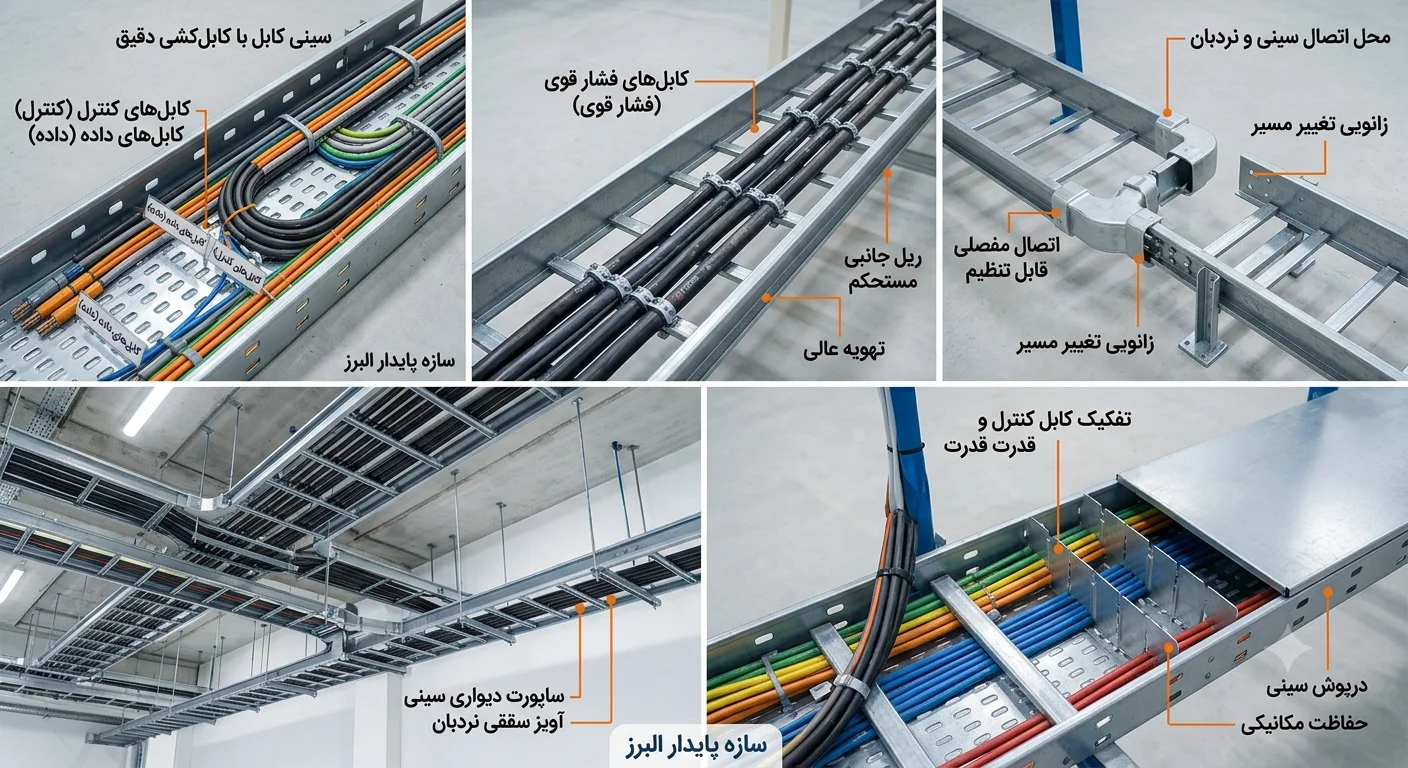

اجزای سیستم نگهدارنده کابل؛ از سینی و نردبان تا ساپورت و اتصالات
سیستمهای نگهدارنده کابل فقط به سینی یا نردبان محدود نمیشوند و برای اجرای کامل مسیر به مجموعهای از تجهیزات جانبی نیاز دارند.
مهمترین اجزای این سیستم عبارتاند از:
- سینی کابل: برای نگهداری و هدایت کابلها در مسیرهای مختلف.
- نردبان کابل: برای ایجاد مسیر باز و پشتیبانی از کابلها.
- اتصالات: شامل رابطهای مستقیم، زانویی، سهراهی، چهارراهی و تبدیلها برای تغییر مسیر و اتصال بخشهای مختلف.
- درپوش: برای پوشاندن سطح سینی و ایجاد محافظت بیشتر در شرایطی که استفاده از آن مورد نیاز باشد.
- ساپورتها: شامل انواع براکت دیواری، آویز سقفی و پایههای نگهدارنده که وظیفه انتقال وزن سیستم به سازه را بر عهده دارند.
- بست و متعلقات نصب: برای ثابت نگهداشتن کابلها و اتصال اجزای سیستم به یکدیگر.
- جداکنندهها: برای تفکیک کابلها در مسیرهایی که جداسازی گروههای مختلف کابل اهمیت دارد.
هماهنگی میان این اجزا اهمیت زیادی دارد؛ زیرا انتخاب سینی یا نردبان مناسب بدون توجه به اتصالات و ساپورتهای مورد نیاز میتواند اجرای نهایی سیستم را با مشکل مواجه کند.
سینی و نردبان کابل در چه پروژههایی استفاده میشوند؟
سیستمهای نگهدارنده کابل در پروژههای مختلف ساختمانی، صنعتی و تأسیساتی مورد استفاده قرار میگیرند. البته نوع سیستم مناسب برای هر پروژه باید با توجه به شرایط واقعی محل تعیین شود.
در پروژههای صنعتی، مسیرهای کابلکشی معمولاً گسترده و دارای تعداد زیادی کابل هستند. در چنین شرایطی ساختار باز نردبان میتواند برای تهویه و دسترسی مزیت داشته باشد، درحالیکه سینی کابل نیز برای ایجاد مسیر منظم و پشتیبانی از کابلها کاربرد دارد.
در اتاقهای موتورخانه و فضاهای فنی، شرایطی مانند دما، رطوبت، میزان گردوغبار، نوع کابل و دسترسی مورد نیاز باید بررسی شود. بنابراین نمیتوان یک نوع سیستم را بدون بررسی شرایط محیطی برای همه موتورخانهها یا فضاهای فنی مناسب دانست.
در برخی پروژهها نیز استفاده همزمان از سینی و نردبان کابل کاملاً منطقی است؛ برای مثال ممکن است یک بخش از مسیر به حفاظت بیشتر نیاز داشته باشد و بخش دیگری به تهویه و دسترسی آسانتر.
چطور سیستم نگهداری کابل مناسب پروژه را انتخاب کنیم؟
انتخاب سیستم نگهدارنده کابل باید از مشخصات واقعی پروژه شروع شود. پیش از خرید، بهتر است چند عامل اصلی مشخص شود.
۱. نوع و تعداد کابلها
ابتدا باید نوع کابلها، تعداد آنها، قطر یا ابعاد و وزن تقریبی مسیر مشخص شود. این اطلاعات در تعیین ابعاد و ظرفیت مورد نیاز سیستم نقش مهمی دارند.
۲. شرایط محیطی
رطوبت، مواد خورنده، دمای بالا، گردوغبار و احتمال آسیب مکانیکی از عواملی هستند که میتوانند روی انتخاب جنس و پوشش سیستم اثر بگذارند.
۳. شکل و مسیر کابلکشی
مسیرهای مستقیم، تغییر جهتها، انشعابها و اختلاف ارتفاع باید از ابتدا در طراحی در نظر گرفته شوند. این موضوع روی تعداد و نوع اتصالات مورد نیاز نیز تأثیر میگذارد.
۴. دسترسی برای تعمیر و توسعه
اگر احتمال افزایش تعداد کابلها یا تعمیرات آینده وجود دارد، بهتر است سیستمی انتخاب شود که دسترسی و توسعه مسیر را سادهتر کند.
۵. الزامات پروژه
در پروژههای صنعتی و ساختمانی ممکن است مشخصات خاصی از سوی کارفرما، مشاور یا طراح تعیین شده باشد. محصول انتخابی باید با این الزامات هماهنگ باشد.

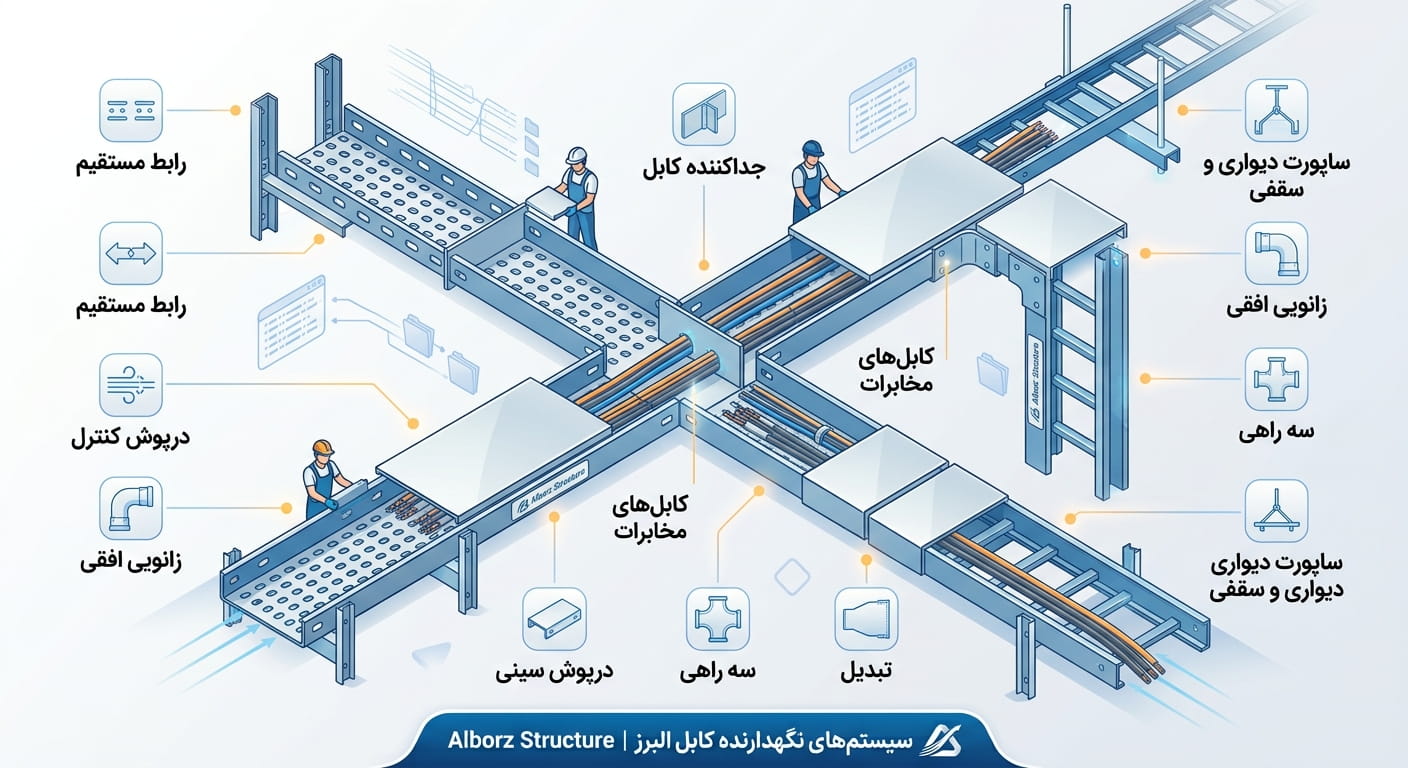

مشخصات فنی سینی و نردبان کابل که هنگام انتخاب باید بدانید
مشخصات فنی محصول یکی از مهمترین معیارهای انتخاب است. صرفاً توجه به ظاهر یا قیمت نمیتواند کیفیت و تناسب یک سیستم را مشخص کند.
مهمترین مواردی که باید بررسی شوند عبارتاند از:
- جنس سازه: بسته به شرایط پروژه میتوان از فولاد، فولاد گالوانیزه یا در محیطهای خاص از متریال مقاومتر مانند استیل استفاده کرد.
- ضخامت: ضخامت ورق باید با ابعاد، وزن کابلها و شرایط بارگذاری هماهنگ باشد.
- عرض و ارتفاع: این ابعاد باید فضای کافی برای کابلها و توسعه احتمالی مسیر را فراهم کنند.
- نوع پوشش: نوع پوشش سطحی در مقاومت سیستم در برابر خوردگی و شرایط محیطی مؤثر است.
- ظرفیت باربری: ظرفیت باید بر اساس مشخصات سازنده، ابعاد محصول، فاصله ساپورتها و بار واقعی مسیر بررسی شود.
- اتصالات: زانویی، سهراهی، رابط و سایر اتصالات باید با ابعاد و نوع سیستم سازگار باشند.
نکته مهم این است که نمیتوان برای تمام پروژهها یک ضخامت، ظرفیت باربری یا فاصله ساپورت یکسان تعیین کرد. این موارد باید بر اساس طراحی پروژه و اطلاعات فنی محصول انتخاب شوند.
نکات مهم نصب سینی و نردبان کابل برای اجرای اصولی
سیستمهای نگهدارنده کابل باید بهگونهای نصب شوند که علاوه بر تحمل وزن کابلها، دسترسی مناسب و امکان نگهداری در آینده را فراهم کنند. اجرای صحیح سیستم به اندازه انتخاب محصول اهمیت دارد.
پیش از نصب، مسیر باید با سایر تأسیسات مانند لولهها، کانالها و تجهیزات مکانیکی هماهنگ شود تا در ادامه کار با تداخل مواجه نشود.
محل و نوع ساپورتها نیز باید بر اساس وزن کابلها، مشخصات سیستم، طول دهانه و دستورالعمل سازنده تعیین شود. استفاده از فاصلههای نامناسب بین تکیهگاهها میتواند روی عملکرد سیستم اثر بگذارد.
در محل تغییر مسیر یا ایجاد انشعاب نیز باید از اتصالات مناسب استفاده شود. اتصال قطعات به یکدیگر باید بهصورت محکم و اصولی انجام شود و کابلها نیز نباید به شکلی قرار بگیرند که باعث ایجاد فشار یا بینظمی در مسیر شوند.
در محیطهای مرطوب یا خورنده، انتخاب جنس و پوشش مناسب برای سینی، نردبان و حتی متعلقات نصب اهمیت بیشتری پیدا میکند.
همچنین بهتر است مسیر بهگونهای طراحی شود که در آینده امکان بازرسی، تعمیر و اضافهکردن کابلهای جدید وجود داشته باشد.

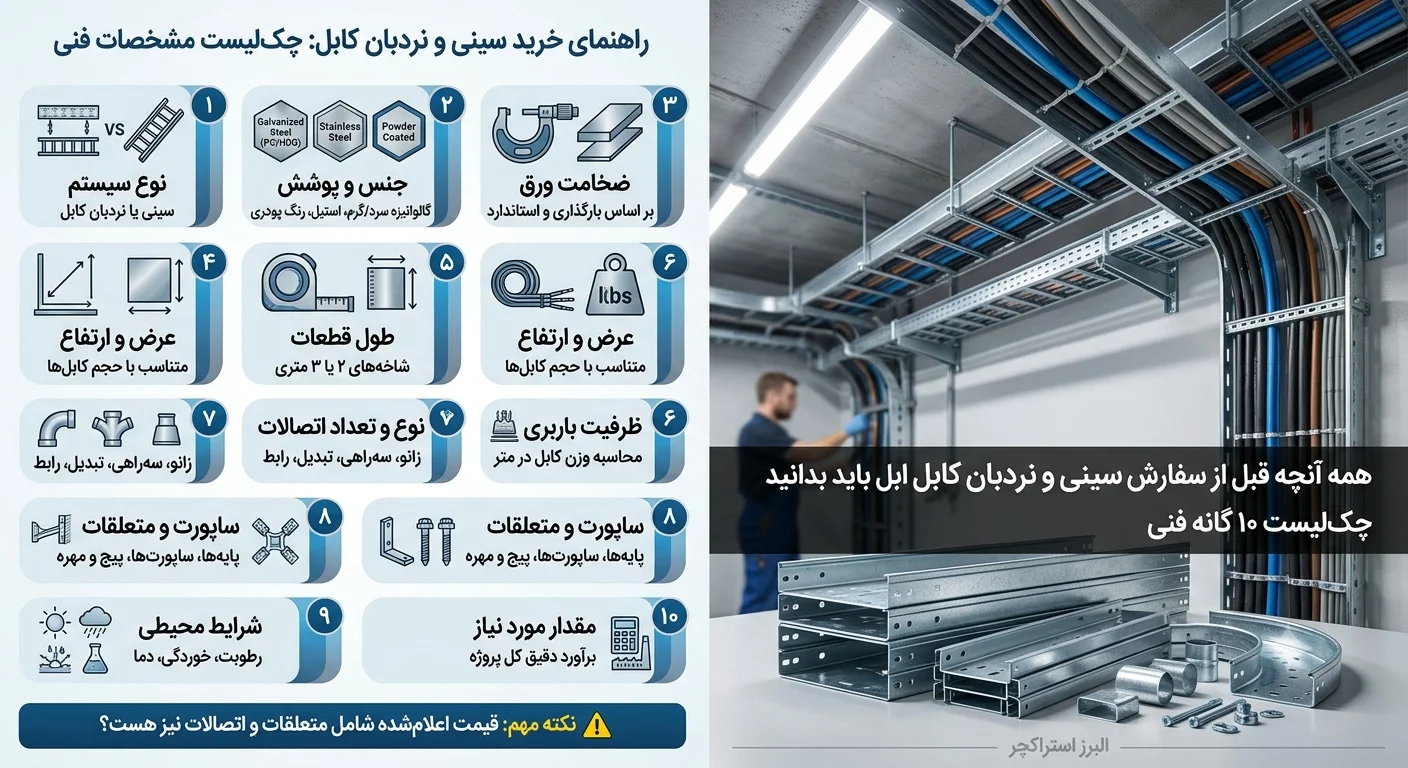

راهنمای خرید سینی و نردبان کابل؛ چه مشخصاتی را بررسی کنیم؟
هنگام خرید، بهتر است مشخصات فنی مورد نیاز پروژه از قبل مشخص شده باشد. این کار باعث میشود مقایسه محصولات دقیقتر شود و انتخاب صرفاً بر اساس قیمت صورت نگیرد.
در زمان استعلام قیمت یا ثبت سفارش، موارد زیر را مشخص کنید:
- نوع سیستم؛ سینی یا نردبان کابل
- جنس و نوع پوشش
- ضخامت ورق
- عرض و ارتفاع
- طول قطعات
- ظرفیت بار مورد نیاز
- نوع و تعداد اتصالات
- نوع ساپورت و متعلقات نصب
- شرایط محیطی محل نصب
- مقدار مورد نیاز پروژه
همچنین باید مشخص شود قیمت اعلامشده فقط مربوط به سینی یا نردبان است یا اتصالات و متعلقات نیز در آن محاسبه شدهاند. مقایسه قیمت دو محصول بدون توجه به این موارد ممکن است نتیجه دقیقی نداشته باشد.
قیمت سینی و نردبان کابل به چه عواملی بستگی دارد؟
قیمت سینی و نردبان کابل به مجموعهای از مشخصات فنی و شرایط تولید بستگی دارد و نمیتوان یک قیمت ثابت برای همه محصولات در نظر گرفت.
جنس و ضخامت از عوامل مهم هستند؛ زیرا مقدار مواد اولیه مصرفشده و وزن محصول را تحت تأثیر قرار میدهند. ابعاد نیز روی میزان مواد اولیه و در نتیجه قیمت نهایی اثر دارد.
نوع پوشش سطحی، فرآیند تولید و شرایط سفارش نیز میتوانند در قیمت نهایی مؤثر باشند. علاوه بر خود سینی یا نردبان، هزینه اتصالات، ساپورتها، درپوش و سایر متعلقات نیز باید در برآورد هزینه کل سیستم در نظر گرفته شود.
به همین دلیل، مقایسه قیمت فقط بر اساس مبلغ هر متر میتواند گمراهکننده باشد. بهتر است محصولات را از نظر جنس، ضخامت، ابعاد، پوشش، ظرفیت و مجموعه متعلقات مورد نیاز با یکدیگر مقایسه کنید.
سوالات متداول
برای کابلهای برق با ابعاد بزرگ، سینی بهتر است یا نردبان؟
نردبان کابل به دلیل ساختار باز میتواند در برخی مسیرهای دارای کابلهای بزرگ و نیازمند تهویه و دسترسی مناسب گزینه قابلتوجهی باشد؛ اما انتخاب نهایی باید بر اساس وزن کابلها، ظرفیت سازه، ابعاد مسیر و مشخصات فنی محصول انجام شود.
آیا میتوان در یک پروژه هم از سینی کابل و هم از نردبان کابل استفاده کرد؟
بله. در صورت طراحی مناسب، میتوان برای بخشهای مختلف یک پروژه از هر دو سیستم استفاده کرد. انتخاب هر بخش باید بر اساس شرایط محیطی، نوع کابل و نیازهای همان مسیر انجام شود.
تفاوت سینی کابل سوراخدار و کفپیوسته چیست؟
سینی سوراخدار دارای منافذی روی کف است که میتواند به گردش هوا کمک کند و در برخی محصولات وزن سازه را کاهش دهد. سینی کفپیوسته سطح یکپارچهتری برای قرارگیری کابلها ایجاد میکند و انتخاب میان آنها به کاربرد و شرایط پروژه بستگی دارد.
آیا سینی کابل برای کابلهای برق مناسب است؟
بله، سینی کابل در بسیاری از پروژهها برای مسیردهی و نگهداری کابلهای برق استفاده میشود؛ مشروط بر اینکه ابعاد، جنس، ظرفیت باربری و سایر مشخصات آن با نیاز پروژه هماهنگ باشد.
آیا فاصله ساپورتهای سینی و نردبان کابل همیشه یکسان است؟
خیر. فاصله ساپورتها به عواملی مانند نوع و ابعاد سیستم، وزن کابلها، ظرفیت باربری، طول دهانه و دستورالعمل سازنده بستگی دارد و نباید برای همه پروژهها یک فاصله ثابت در نظر گرفت.
برای محیطهای مرطوب یا خورنده چه چیزی را باید در نظر گرفت؟
در این شرایط باید جنس و نوع پوشش سینی یا نردبان و همچنین مقاومت اتصالات و متعلقات در برابر خوردگی بررسی شود. انتخاب نهایی باید با توجه به میزان رطوبت و نوع عوامل خورنده موجود در محیط انجام شود.
